Le calcul du couple nécessaire à un opérateur de portail industriel est une étape cruciale pour garantir le fonctionnement efficace et fiable des portails industriels. En tant que fournisseur de confiance deOuvre-portes automatiques industriels,Ouvre-porte industriel lourd, etOuvre-porte coulissant industriel, nous comprenons l'importance d'un calcul précis du couple. Dans cet article de blog, nous vous guiderons tout au long du processus de calcul du couple requis pour un opérateur de portail industriel.
Comprendre le couple
Le couple est une mesure de la force qui fait tourner un objet autour d’un axe. Dans le contexte d’un opérateur de portail industriel, le couple est la force nécessaire pour ouvrir et fermer le portail. Il est généralement mesuré en Newton-mètres (N·m) ou en pieds-livres (ft-lb). Le couple requis dépend de plusieurs facteurs, notamment le poids du portail, la longueur du bras du portail, le type de portail (coulissant, battant, etc.) et les conditions de fonctionnement.
Facteurs affectant les exigences de couple
Poids du portail
Le poids du portail est l’un des facteurs les plus importants influençant les exigences de couple. Les portails plus lourds nécessitent plus de couple pour se déplacer. Par exemple, un grand portail coulissant industriel en acier nécessitera un opérateur plus puissant avec un couple plus élevé qu'un portail plus petit et plus léger en aluminium. Pour déterminer le poids du portail, vous pouvez si possible utiliser une balance. Si le portail est déjà installé et qu’il n’est pas possible de le peser directement, vous pouvez estimer le poids en fonction du matériau et des dimensions du portail. Pour les matériaux courants comme l'acier et l'aluminium, il existe des valeurs standard de poids par pied carré que vous pouvez utiliser pour l'estimation.
Longueur de la porte
La longueur du bras du portail affecte également le couple nécessaire. Un bras de portail plus long crée un bras de levier plus grand, ce qui signifie que plus de couple est nécessaire pour déplacer le portail. En effet, la force appliquée à l'extrémité du bras le plus long doit couvrir une plus grande distance, et selon le principe du couple (Couple = Force × Distance), une plus grande distance nécessite plus de force (et donc plus de couple) pour obtenir le même effet de rotation.
Type de porte
Différents types de portails ont des exigences de couple différentes.
- Portails Battants: Les portails battants tournent autour d'une charnière. Le couple nécessaire à l’ouverture d’un portail battant dépend de la répartition du poids du portail et de l’angle d’ouverture. Les portails qui s'ouvrent sur un grand angle peuvent nécessiter plus de couple, surtout s'ils sont lourds.
- Portails coulissants: Les portails coulissants se déplacent horizontalement le long d'un rail. Les exigences de couple pour les portails coulissants sont liées au frottement entre le portail et le rail, ainsi qu'au poids du portail. Si la voie n'est pas bien entretenue ou s'il y a des obstacles sur la voie, la friction augmentera et plus de couple sera nécessaire pour déplacer le portail.
Conditions de fonctionnement
Les conditions de fonctionnement peuvent également avoir un impact sur les exigences de couple. Par exemple, si le portail est situé dans une zone où les vents sont forts, la force du vent agissant sur le portail peut augmenter la charge que l'opérateur doit surmonter. De même, si le portail est fréquemment ouvert et fermé, l'opérateur devra peut-être disposer d'un couple nominal plus élevé pour garantir une fiabilité à long terme.
Calcul du couple pour les portails battants
La formule de base pour calculer le couple pour un portail battant est :
[T = F\times r\times\sin\theta]
où (T) est le couple, (F) est la force nécessaire pour déplacer le portail, (r) est la longueur du bras du portail (la distance entre la charnière et le point où la force est appliquée) et (\theta) est l'angle entre le vecteur force et le bras du portail.
Dans la plupart des cas, lorsque la force est appliquée perpendiculairement au bras du portail ((\theta = 90^{\circ}) et (\sin\theta= 1)), la formule se simplifie en (T = F\times r).
Pour trouver la force (F), il faut d’abord considérer le poids du portail. La force nécessaire pour soulever le portail contre la gravité est égale à son poids. Cependant, lors d’un mouvement de balancement, il faut également tenir compte de l’inertie du portail. Une estimation approximative de la force (F) peut être calculée comme un multiple du poids du portail, en fonction des exigences d'accélération et de décélération pendant le processus d'ouverture et de fermeture.
Supposons que nous ayons un portail battant d'un poids (W) de 500 kg et que la longueur du bras du portail (r) soit de 1,5 mètre. La force (F) due au poids du portail est (F = W\times g), où (g = 9,81\ m/s^{2}). Donc, (F=500\times9.81 = 4905\N).
Si la force est appliquée perpendiculairement au bras du portail, le couple (T = F\times r=4905\times1.5 = 7357.5\ N\cdot m). Il s'agit d'un calcul simplifié et, dans des scénarios réels, nous devons prendre en compte des facteurs supplémentaires tels que le frottement dans les charnières et les forces dynamiques pendant le fonctionnement.
Calculer le couple pour les portails coulissants
Pour les portails coulissants, le calcul du couple est davantage lié à la force de frottement. La force de frottement (F_f) entre le portail et le rail peut être calculée à l'aide de la formule (F_f=\mu\times N), où (\mu) est le coefficient de frottement entre le portail et le rail, et (N) est la force normale (qui est égale au poids du portail dans une situation de rail horizontal).
Le couple (T) nécessaire au déplacement du portail coulissant est alors calculé en fonction du rayon du mécanisme d'entraînement (comme le rayon d'une poulie ou d'un pignon) utilisé pour déplacer le portail. Si le rayon du mécanisme d'entraînement est (r_d) et la force de frottement est (F_f), alors (T = F_f\times r_d).
Par exemple, si un portail coulissant a un poids de 800 kg ((N = 800\times9,81 = 7848\ N)), et le coefficient de frottement (\mu = 0,2), la force de frottement (F_f=\mu\times N=0,2\times7848 = 1569,6\ N). Si le rayon du pignon d'entraînement (r_d = 0,2) mètres, alors le couple (T = F_f\times r_d=1569.6\times0.2 = 313.92\ N\cdot m).
Sélection du bon opérateur de portail industriel en fonction du couple

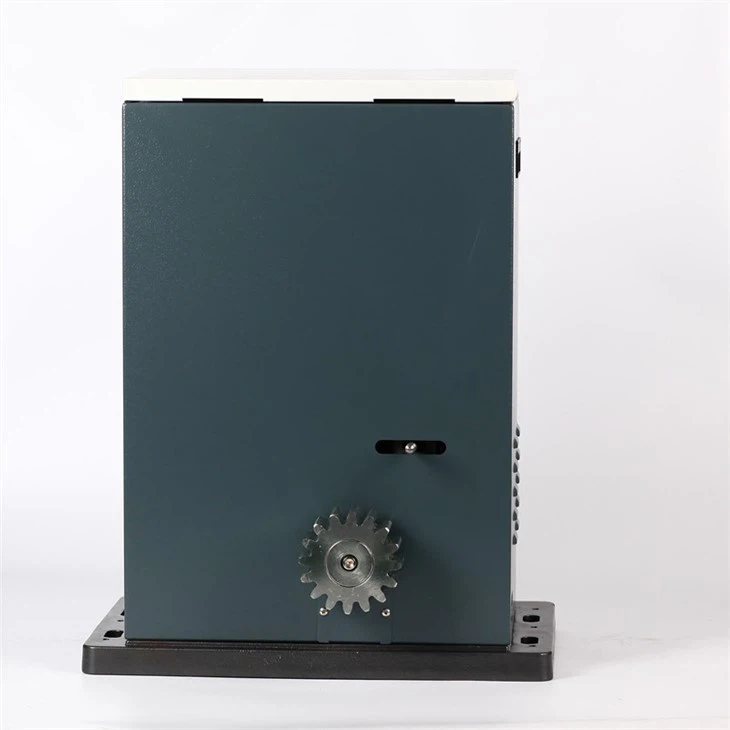

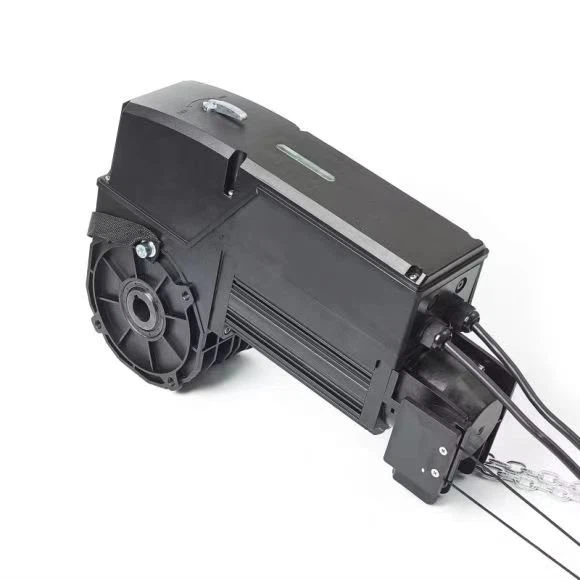

Une fois que vous avez calculé les besoins en couple de votre portail industriel, il est essentiel de sélectionner un opérateur de portail approprié. Dans notre entreprise, nous proposons une large gamme deOuvre-portes automatiques industriels,Ouvre-porte industriel lourd, etOuvre-porte coulissant industrielavec différents couples nominaux pour répondre à divers besoins.
Lors du choix d'un opérateur, il est recommandé d'en sélectionner un avec un couple nominal légèrement supérieur à la valeur calculée. Cela fournit une marge de sécurité et garantit que l'opérateur peut gérer toute charge inattendue ou tout changement dans les conditions de fonctionnement. Par exemple, si votre besoin de couple calculé est de 5 000 N·m, vous pouvez envisager un opérateur avec un couple nominal de 5 500 à 6 000 N·m.
Importance d'un calcul précis du couple
Un calcul précis du couple est crucial pour plusieurs raisons. Premièrement, si le couple nominal de l’opérateur est trop faible, le portail risque de ne pas s’ouvrir ou se fermer correctement. Il pourrait se déplacer lentement, se coincer, voire causer des dommages à l'opérateur ou au portail lui-même. D’un autre côté, si le couple nominal est trop élevé, cela peut entraîner une consommation d’énergie inutile et une augmentation des coûts. De plus, un opérateur surdimensionné peut provoquer une usure excessive des composants du portail, réduisant ainsi la durée de vie globale du système de portail.
Contactez-nous pour vos besoins en matière d'opérateur de portail industriel
Si vous êtes en train de sélectionner un opérateur de portail industriel et avez besoin d'aide pour le calcul du couple ou si vous avez d'autres questions, notre équipe d'experts est là pour vous aider. Nous possédons une vaste expérience dans l’industrie et pouvons vous proposer les solutions les plus adaptées à vos besoins spécifiques. Que vous ayez besoin d'unOuvre-porte industriel lourdpour une installation industrielle à grande échelle ou unOuvre-porte coulissant industrielpour un site commercial plus petit, nous avons les produits et les connaissances nécessaires pour vous aider.
N'hésitez pas à nous contacter pour discuter en détail de votre projet. Nous sommes impatients de vous aider à trouver l’opérateur de portail industriel parfait pour vos besoins.
Références
- Halliday, D., Resnick, R. et Walker, J. (2014). Fondements de la physique. Wiley.
- Shigley, JE, Mischke, CR et Budynas, RG (2004). Conception de génie mécanique. McGraw-Colline.
